一、CFG的构建

1. createGraphNode - 图节点创建核心

javascript
function createGraphNode(nodeGraph, astNode, fromPc, type) {
  const node = {
    astNode: astNode,            // 关联的AST语法节点
    fromPc,                     // 对应的程序计数器位置
    postNodes: [],              // 后继节点索引数组
    index: nodeGraph.length,    // 当前节点在nodeGraph中的索引
    type                        // 节点类型("direct"顺序/"jump"跳转等)
  };
  nodeGraph.push(node);
  return node;
}

目的：为每条语句或表达式创建图节点，承载控制流信息

2. getBlockAst - 构建入口及整体流程

javascript
function getBlockAst(startPc, noProxystack, blockEndPc, stackTop) {
  const nodeGraph = [];          // 存储语句节点
  const pcNodeMap = new Map();   // 记录PC对应的图节点
  const enterNode = createGraphNode(nodeGraph, t.emptyStatement(), startPc);

  // 递归构建控制流图
  traverseLinkNode(startPc, noProxystack, enterNode, stackTop);
  //后续进行代码结构的还原
  const blockAst = convertBlockAst(nodeGraph, enterNode);
  return blockAst;
}

参数说明：

• startPc：字节码起始地址
• noProxystack：操作栈
• blockEndPc：代码块结束地址
• stackTop：当前栈顶指针位置

3. traverseLinkNode - 递归构建

代码:

javascript
  function traverseLinkNode(pc, noProxystack, preNode, stackTop) {
    //每个pc的访问都需要创建一个空节点,用做节点的连接。
    const firstNode = createGraphNode(nodeGraph, t.emptyStatement(), pc);
    //把空语句节点连接前节点的后驱,并让前节点引用指向当前节点
    preNode.postNodes.push(firstNode.index);
    preNode = firstNode;
    if (pc >= blockEndPc) {
      return;
    }
    var startPc = pc;
    var breakFlag = false;
    function handlerForAstList() {
    }
    function createProxyStack(noProxystack) {
      return new Proxy(noProxystack, handlerForStack());
    }
    function handlerForStack() {
    }
    const proxyStack = createProxyStack(noProxystack);
    var astList = [];
    const proxyAstList = new Proxy(astList, handlerForAstList());
    const visNode = pcNodeMap.get(pc);
    if (visNode) {
      preNode.postNodes.push(visNode.index);
      return;
    }
    pc = excuteInstruction(pc, proxyStack, proxyAstList);
    pcNodeMap.set(startPc, firstNode);
    if (breakFlag || pc >= blockEndPc) {
      return;
    }
    traverseLinkNode(pc, noProxystack, preNode, blockEndPc, stackTop);
    function excuteInstruction(pc, valueStack, astList) {
    }

    const blockAst = convertBlockAst(nodeGraph, enterNode, fucCount);//后续进行控制流还原
    return blockAst;
  }

3.1 创建空节点并连边

javascript
const firstNode = createGraphNode(nodeGraph, t.emptyStatement(), pc);
preNode.postNodes.push(firstNode.index);
preNode = firstNode;

作用：每次递归入口创建空节点

3.2 结束条件

javascript
if (pc >= blockEndPc) {
  return;
}

作用：超过块范围时停止递归

3.3 代理astList自动建图节点

javascript
const proxyAstList = new Proxy(astList, {
  get(target, prop, receiver) {
    if (prop === 'push') {
      return (astNode, type) => {
        const cloneAstNode = t.cloneNode(astNode);
        const node = createGraphNode(nodeGraph, cloneAstNode, startPc, type || "direct");
        preNode.postNodes.push(node.index);
        preNode = node;
        if (t.isReturnStatement(astNode) || t.isThrowStatement(astNode)) {
          breakFlag = true;  // 遇到终止语句停止递归
        }
        return node;
      };
    }
    return Reflect.get(target, prop, receiver);
  }
});

功能：

• 所有推入astList的AST节点自动生成图节点
• 遇到return/throw语句设置breakFlag停止后续递归遍历

3.4 代理执行栈自动生成变量声明

javascript
const proxyStack = new Proxy(noProxystack, {
  set(target, prop, value, receiver) {
    if (!isNaN(prop)) {
      if (t.isNode(value)) {
        const id = t.identifier(`temp${prop}`);
        const assignStmt = t.variableDeclaration("let", [
          t.variableDeclarator(id, value)
        ]);
        const node = proxyAstList.push(assignStmt);
        value = id;
      }
      return Reflect.set(target, prop, value, receiver);
    }
  }
});

功能：执行栈写入AST节点时自动生成临时变量声明语句

3.5 避免重复递归

javascript
const visNode = pcNodeMap.get(pc);
if (visNode) {
  preNode.postNodes.push(visNode.index);
  return;
}

作用：访问已处理节点时直接连接，防止重复生成和死循环

4. excuteInstruction - 指令执行模拟，每个网站的vmp不同的部分

javascript
function excuteInstruction(pc, valueStack, astList) {
  const instructionCode = instruction[pc++];
  switch (instructionCode) {
    // 算术指令示例
    case 0:
      // 原:
      // valueStack[stackTop] = valueStack[stackTop] + valueStack[stackTop - 1];

      // 实际AST构造
      valueStack[stackTop] = t.binaryExpression(
        "+",
        valueStack[stackTop],
        valueStack[stackTop - 1]
      );
      break;

    // 条件跳转指令示例
    case 1:
      //原:
      // const gotoValue = instruction[pc++];
      // valueStack[stackTop] && pc + gotoValue;
      // break;

      //实际处理:
      const gotoValue = instruction[pc++];
      const test = valueStack[stackTop];
      proxyAstList.push(test);  // 自动创建条件节点

      // 克隆当前栈状态
      const ifTrueStack = shallowCloneArray(noProxystack);
      const ifFalseStack = shallowCloneArray(noProxystack);

      // 递归处理两个分支
      traverseLinkNode(pc + gotoValue, ifTrueStack, preNode, stackTop);
      traverseLinkNode(pc, ifFalseStack, preNode, stackTop);
      breakFlag = true;
      break;
  }
  return pc;
}

功能：

• 普通指令：构建一个ast表达式模拟指令的操作
• 跳转指令：递归遍历分支路径构建完整语句图节点

5. 构建结构化代码块

javascript
const blockAst = convertBlockAst(nodeGraph, enterNode);

作用：将语句图交给后续的还原模块,生成结构化代码块。

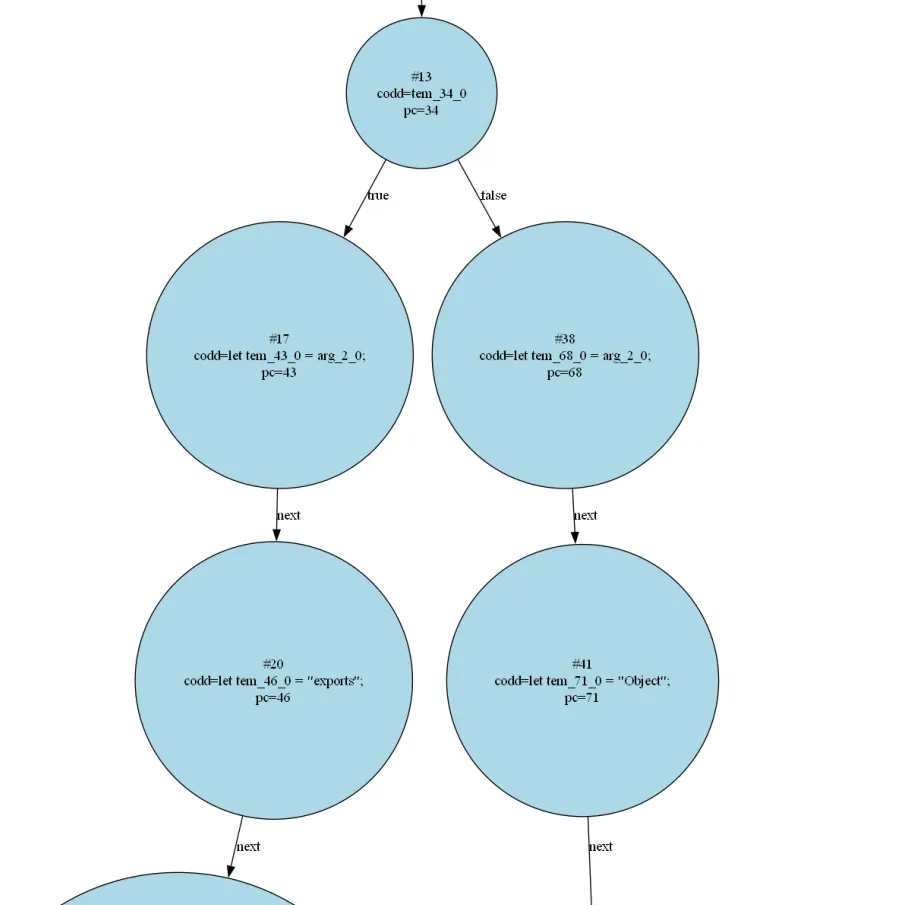

6. 结果图实例

可以看到每一个代码语句或表达式都是图中的一个节点，并且正确构建了连接关系

二、SSA的转化与代码结构还原

详细见http://dtt666.com/post/3
